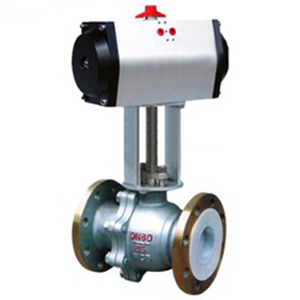

GW-ZGJQ氣動高溫球閥

氣動高溫球閥產品概述

本公司生產的氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動高溫球閥主要技術參數

閥體

閥體形式	直通鑄造兩段式閥體
公稱通徑	DN15～250mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

閥內件

閥芯形式	O型球體閥芯
流量特性	快開特性

執行機構

執行器型號	GT、SR、ST、AT、AW系列單(雙)作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要性能指標

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%
適用溫度	對位聚笨：150℃～260℃、金屬閥座：250℃～500℃

氣動高溫球閥主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.5～0.7MPa

主要零件材料

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	(PPL、304、316)+彈簧
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

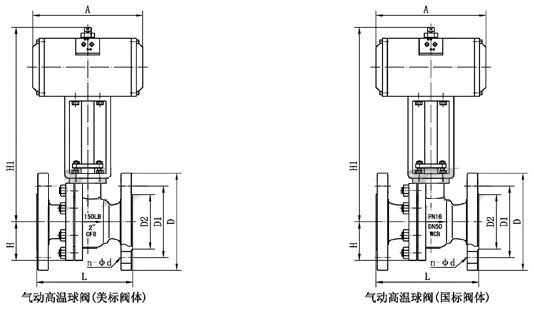

氣動高溫球閥主要外形及連接尺寸

國標閥體外形結構尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配氣動執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

美標閥體外形結構尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	108	117	127	140	165	178	190	203	229	356	394	457	533	610
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配氣動執行機構而定
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483
D1	60.3	69.8	79.5	88.9	98.4	120.6	139.7	152.4	190.5	216	241.3	298.5	362	432
D2	35	43	51	64	73	92	105	127	157	186	216	270	324	381
n-φd	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	4-19	8-22	8-22	8-22	12-25	12-25
A、A1	根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同

注：以上參數均以國標ANSI150LB為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
