一、概述
閥門限位開關是控制系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量(觸點)的信號輸出，被程控制器接受或計算機尋訪采樣，確認后很執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠報警指示之用。
它能直接安裝在執行器上部，符合標準VDI/VDE3845。特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花健便可旋轉調整所需的位置，有防掉外殼螺釘和兩個電纜進口G1/2管接口。內部行程開關預先連接接線終端，8個接線端子，并可用于電磁閥的連接。
二、主要技術參數
技術參數 | 標準 | 選項 | 材質 | |
防護 | 防水IP 65 | IP67 | 壓鑄鋁 | 壓鑄鋁 |
環境 | -20oC～80oC | 體 | 不銹鋼 | |
接線 | 2-G1/2 | PF 1/2”，PT 1/2” | 指示蓋 | 聚酯涂層 |
指示器 | ABC/聚酯涂層 | |||
端子 | 8 POINTS（0.08-2.5mm2 | 凸輪 | 聚酯涂層 | |
位置指示 | 關：紅 | 關：紅 | 彈簧 | 不銹鋼 |
螺絲 | 不銹鋼 | |||
開關 | 機械開關switch×2 | 接近開關sensor×2 | O型圈 | NBR |
墊圈 | 青銅 | |||
外部涂層 | 聚酯涂層（黑） | 紅、綠、蘭、黃 | E型圈 | 不銹鋼 |
地線 | 不繡鋼 | |||
軸 | 標準軸（17mm） | 加長軸 | 支架 | 不銹鋼 |
| 電壓： | 交流220V AC或直流DC | |||
電流： | 0.6A,125VDC, 16A 1/2HP125250V AC 16(3)A250V-T105u# | |||
四、接線方式

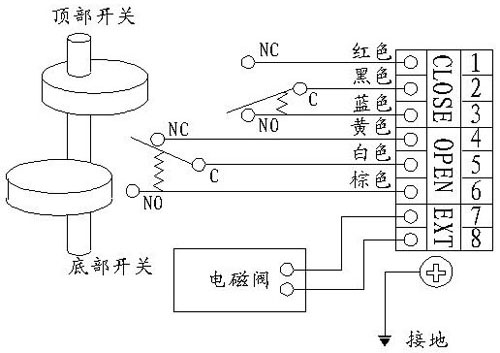

機械式開關

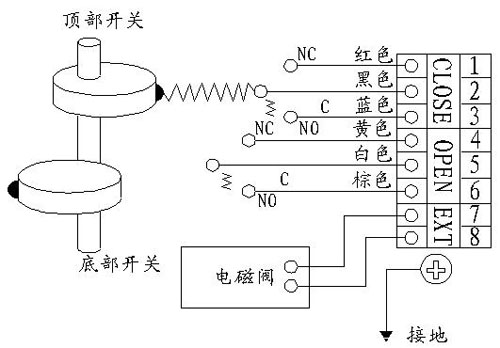

接近式開關

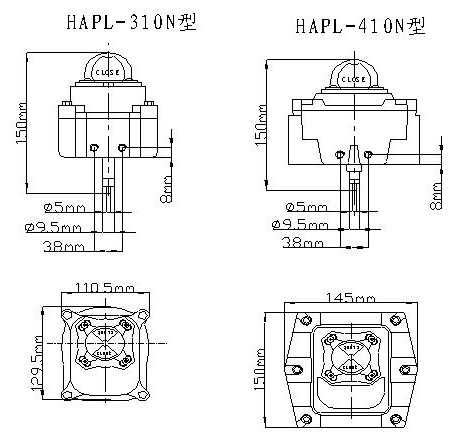

三、主要外形尺寸
