1、概述

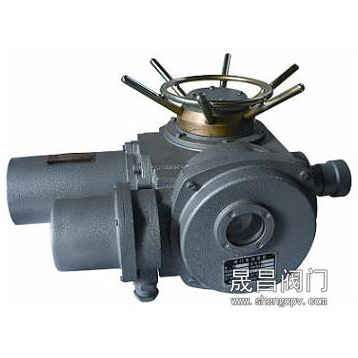

多回轉閥門電動執行機構，通稱為Z型。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證。經中華人民共和國國家質量監督檢驗檢疫總局批準取得全國工業產品生產許可證。

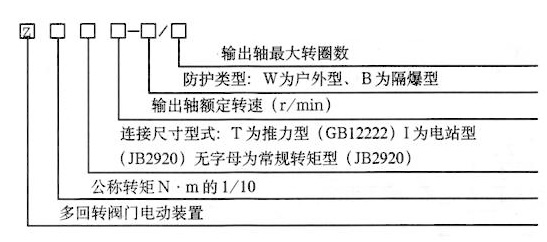

2、型號表示方法
型號示例：
30I-18/50W：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，最大轉圈數50，戶外型。
Z45T-24/120BS：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。
Z120-24/80T：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，最大轉圈數80圈，整體調節型。
3、工作環境和主要技術參數
3.1 電源：常規：單相220V、三相380V，遠程DC24V （50Hz）
特殊：單相110V、三相415V、660V，（50Hz、60 Hz）
3.2 工作環境：
3.2.1 環境溫度：-20~+60℃ (特殊訂貨-60~+80℃)。
3.2.2 相對濕度：95%（25℃時）。
3.2.3.1戶外型用于無易燃/易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
3.2.4 防護等級：戶外型和防爆型為IP55 、IP65、IP67。
3.3 工作制：為短時10分鐘 (特殊訂貨15-60分鐘) 。
3.4 型號規格和主要性能參數見表1。
表1
| 型號 規格 | 轉矩 (N·m) | 推力 (KN) | 最大閥桿 直徑 | 手動 速比 | 輸出轉速 (r/min) | 電機功率 (KW) | 電流 | 參考重量(Kg) |
| Z5 | 50 | 20 | 28 | 1:1 | 12/36 | 0.12/0.18/0.18 | 0.57/0.83 | 28 |
| Z10 | 100 | 40 | 28 | 1:1 | 18/36 | 0.25/0.37 | 1.03/1.38 | 45 |
| Z15 | 150 | 40 | 28 | 1:1 | 18/36 | 0.37/0.55 | 1.38/2.2 | 46 |
| Z20 | 200 | 100 | 40 | 1:1 | 18/36 | 0.37/0.75 | 1.38/2.62 | 56 |
| Z30 | 300 | 100 | 40 | 1:1 | 18/36 | 0.55/1.1 | 2.2/4 | 58 |
| Z45 | 450 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.1/1.5 | 4/4.12 | 110 |
| Z60 | 600 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.5/2.2 | 4.12/5.25 | 112 |
| Z90 | 900 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 2.2/3 | 5.25/7.9 | 140 |
| Z120 | 1200 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 3/4 | 7.9/8.87 | 142 |
| Z180 | 1800 | 325 | 70 | 22.5:1 | 18/36 | 4/7.5 | 8.87/15.6 | 250 |
| Z250 | 2500 | 325 | 70 | 22.5:1 | 18/36 | 5.5/10 | 12.05/20.5 | 255 |
| Z350 | 3500 | 700 | 80 | 20:1 | 18/24 | 7.5/10 | 15.6/20.5 | 330 |
| Z500 | 5000 | 700 | 80 | 20:1 | 18/24 | 10/15 | 20.5/26.6 | 350 |
注：如用戶需要，本廠可提供其它的轉速:12/18/24/30/36/42/48/60( r/min)
常規按三排計數器供貨,如轉圈數大定貨時注明,可按四排計數器供貨。
