ZRSL系列電動單座籠式調節閥
電動單座籠式調節閥 概述：
ZRSL電動單座籠式調節閥是一種頂導部向單閥座調節閥，除具有單座柱塞型調節閥閥的各種優點外，獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕，不但適合更多要求苛刻的工況，更可量身定做各種流量系數滿足客戶更家細致的工藝要求，可選擇多彈簧氣動簿膜機構或電動執行機構等。
電動單座籠式調節閥 技術參數及性能：
閥體部分：
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于 1”以下） | |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： | 單座籠式 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、柔性石墨、波紋管 | |
| 材質 | 304、304+STL/PTFE 、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||

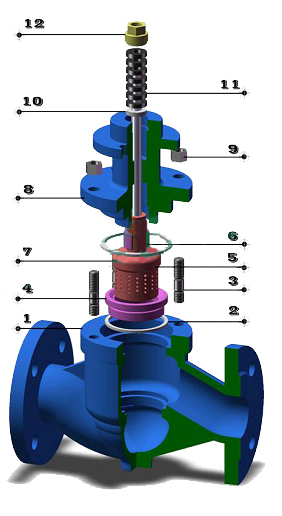

電動單座籠式調節閥 材料及內部結構
表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
電動單座籠式調節閥 可提供的控制閥流量特性
等百分比特性閥瓣 |
直線特性閥瓣 |
快開特性閥瓣 |
表4．ZRSL電動單座籠式調節閥尺寸及縮腔型內件與行程額定Cv值：
圖1.ZRSL電動單座籠式調節閥 等百分比特性曲線
圖2.ZRSL電動單座籠式調節閥 直線特性曲線
表5.電子式執行機構 3810L系列 單位：Mpa
| 執行機構 | 輸出推力(KN) | 閥芯尺寸 Inch(mm) | ||||||||||
| 3/4 (20) | 1 (25) | 1 1/4 (32) | 1 1/2 (40) | 2 (50) | 2 1/2 (65) | 3 (80) | 4 (100) | 5 (125) | 6 (150) | 8 (200) | ||
| 3810LSA-08 | 1.0 | 2.38 | 1.52 | 0.93 | 0.59 | 0.38 | - | - | - | - | - | - |
| 1.91 | 1.22 | 0.74 | 0.47 | 0.30 | - | - | - | - | - | - | ||
| 3810LSA-20 | 2.0 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | 0.45 | - | - | - | - | - |
| 3.82 | 2.44 | 1.49 | 0.95 | 0.61 | 0.36 | - | - | - | - | - | ||
| 3810LSB-30 | 4.0 | - | - | 2.79 | 1.79 | 1.14 | 0.67 | 1.21 | 0.28 | 0.18 | 0.12 | 0.03 |
| - | - | 2.23 | 1.43 | 0.91 | 0.54 | 0.96 | 0.22 | 0.14 | 0.10 | 0.02 | ||
| 3810LSB-50 | 8.0 | - | - | 4.66 | 2.98 | 1.91 | 1.13 | 1.51 | 0.47 | 0.30 | 0.21 | 0.08 |
| - | - | 3.73 | 2.38 | 1.52 | 0.90 | 1.20 | 0.38 | 0.24 | 0.16 | 0.06 | ||
| 3810LSB-60 | 10.0 | - | - | - | - | - | 1.35 | 2.34 | 0.57 | 0.36 | 0.25 | 0.11 |
| - | - | - | - | - | 1.08 | 1.87 | 0.45 | 0.29 | 0.20 | 0.08 | ||
| 3810LSB-99 | 12.0 | - | - | - | - | - | 2.26 | 2.92 | 0.95 | 0.61 | 0.42 | 0.20 |
| - | - | - | - | - | 1.80 | 2.33 | 0.76 | 0.48 | 0.33 | 0.15 | ||
| 3810LSB-160 | 14.0 | - | - | - | - | - | - | - | - | 0.97 | 0.67 | 0.35 |
| - | - | - | - | - | - | - | - | 0.78 | 0.54 | 0.27 | ||
※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我公司技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。
表6-配置3810系列電動執行機構控制閥外形尺寸 單位: mm
| 閥門尺寸 | L | H1 | H2 | h1 | C | Y | R | L2 | 執行機構 | ||||||
| inch | mm | ANSI150 PN16、25 | ANSI300 PN40 | ANSI600PN64、100 | |||||||||||
| 3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 288 | 87 | 80 | 289 | 381LSA-20 |
| 1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 288 | 87 | 80 | 289 | 381LSA-20 |
| 1 1/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 288 | 90 | 100 | 289 | 381LSB-30 |
| 1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 288 | 90 | 100 | 289 | 381LSB-30 |
| 2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 288 | 90 | 100 | 289 | 381LSB-30 |
| 2 1/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 360 | 90 | 100 | 347 | 381LSB-50 |
| 3 | 80 | 298 | 11.75 | 317 | 12.50 | 337 | 13.25 | 645 | 98 | 328 | 360 | 90 | 100 | 347 | 381LSB-50 |
| 4 | 100 | 352 | 13.88 | 368 | 14.50 | 394 | 15.50 | 656 | 115 | 328 | 360 | 90 | 100 | 347 | 381LSB-50 |
| 5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 470 | 90 | 100 | 476 | 381LSC-99 |
| 6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20.00 | 857 | 143 | 440 | 470 | 90 | 100 | 476 | 381LSC-99 |
| 8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 470 | 90 | 100 | 476 | 381LSC-99 |
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系我們技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
