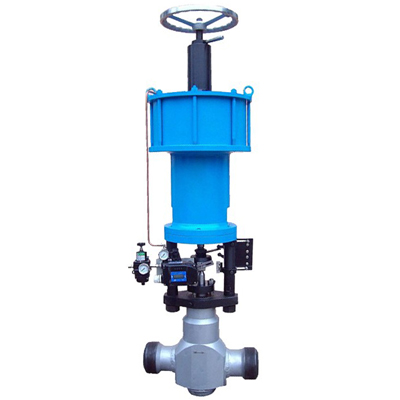

氣動活塞式調節閥|高壓差調節閥

一、氣動活塞式調節閥概述

氣動活塞式套筒高壓差調節閥是由 ZSA(B)-P 型彈簧活塞式可調零執行機構和精小型套筒閥組件組成，結構比 ZJHP 、 ZJHM 更輕小。推力更大 , 但靈敏度稍差。閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。

應用于要求噪音低，工作壓差大或按裝位置受限制或要求響應速度快的工業生產過程的自控系統中。

氣動活塞式調節閥均帶閥門定位器。

二、氣動活塞式調節閥主要技術參數

公稱通徑 mm		20				25	40		50	65	80	100	150		200
閥座直徑 mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.6	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
執 行機 構	型號
	氣缸直徑	125					160			200			250
	行程 mm	16					25			40			60
	彈簧范圍 KPa	氣關式： 40 ～ 200 ，氣關式 80 ～ 240 ， 100 ～ 200 ， 200 ～ 350 ， 350 ～ 500
流量特性		直線；等百分比
可調比		R=50 ： 1
公稱壓力 MPa		1.6;4.0;6.4;
介質溫度 ℃		-40 ～ 230℃ ( 常溫型 ) ，散熱片式 230 ～ 450℃ ( 中溫型 ) ，特殊訂貨 -100 ～ 600℃
法蘭標準		符合 JB78-59 、 JB79-59 標準，可按 JB/79.1-94 、 JB/79.2-94 、 ANSI 、 JIS 、 DIN 等標準訂貨生產

三、氣動活塞式調節閥性能指標 (帶定位器)

項目	指標值	項目			指標值
基本誤差 %	1.0	始終點偏差 %	氣關	始點	1.0
				始點
回差	1.0		氣關	始點	1.0
死區	0.4			始點
額定行程偏差 %	2.5	允許泄漏量 L/h			閥額定容量

四、氣動活塞式調節閥允許壓差 (MPa)

ZSGP 氣動活塞式單座調節閥

氣源壓力 MPa	彈簧范圍 MPa	公稱通徑 DN
		20				25	40		50	65	80	100	150		200
		10	12	15	20	25	32	40	50	65	80	100	125	150	200
0.25	40-200	2.9	2.5	1.6	0.9	0.73	0.8	0.6	0.31	0.29	0.19	0.12	0.13	0.09	0.05
0.30	80-240	5.9	5.0	3.2	1.8	1.47	1.6	1.2	0.62	0.59	0.39	0.24	0.27	0.18	0.10
0.25	100-200	6.4	6.25	4.0	2.25	1.84	2.0	1.3	0.78	0.74	0.49	0.31	0.34	0.22	0.123
0.40	200-350		6.4	6.4	4.5	3.68	4.0	2.6	1.56	1.48	0.98	0.62	0.78	0.44	0.246
0.55	350-500		6.4	6.4	6.4	6.4	6.4	4.5	2.73	2.6	1.72	1.1	1.2	0.77	0.43

ZJGM 氣動活塞式套筒調節閥

氣源壓力 MPa	彈簧范圍 KPa	公稱通徑 DN
		20	25	40		50	65	80	100	150		200
		20	25	32	40	50	65	80	100	125	150	200
0.25	40-200	0.37		6.4	6.4	5.7	4.2	3.3	2.7	2.5	1.8	1.3
0.30	80-240	6.4		6.4	6.4	6.4	6.4	6.4	5.4	5.0	3.6	2.6
0.25	100-200	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.2	4.5	3.2
0.40	200-350	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4
0.55	350-500	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4

注： 1. 表列數據為氣開式。
2. 選用壓差超過 1MPa 時閥芯閥座密封面處應堆焊硬質合金或改用其它材料。

五、氣動活塞式調節閥主要零件材料及使用溫度范圍

閥體、上閥蓋	ZG230-450	-40 ～ + 450℃
	ZG1Cr18Ni9Ti	-250 ～ + 550℃
	ZGOCr18Ni12Mo2Ti	-250 ～ + 550℃
閥塞、套筒	1Cr18Ni9	-250 ～ + 550℃
閥塞、套筒	OCr18Ni12Mo2Ti	-250 ～ + 550℃
填料	聚四氟乙烯	-40 ～ + 200℃
填料	柔性石墨	-200 ～ + 600℃
活塞環	TPU
壓縮彈簧	60Si2MnA
氣缸	鋁合金精拉管硬陽極氧化

六、氣動活塞式調節閥可配附件

型號	名稱	備注
QFH-261	空氣過濾減壓器
或 QGJ-261	空氣過濾減壓器
ZPQ	氣動閥門定位器	20 ～ 100KPa
或 ZPD-171/172	電氣動閥門定位器	4 ～20 mA 0 ～10 mA
氣動大功率放大器		1 ： 2
ZPQ	氣動保位閥
ZPXS	側裝手操機構

七、氣動活塞式調節閥外形尺寸和重量

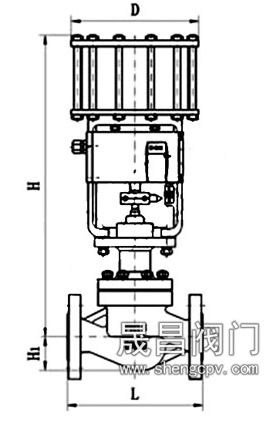

氣動活塞式調節閥_尺寸圖

公稱通徑 DN	D	L			H		H1			重量 kg
公稱通徑 DN	D	PN16	PN40	PN64	常溫	中溫	PN16	PN40	PN64	PN16	PN40
25	148	184	197	210	383	533	57.5	57.5	67.5	17	21
40	185	222	235	251	423	588	72.5	72.5	82.5	20.4	29.4
50	185	254	267	286	450	596	80	80	87.5	24.4	34.4
65	232	276	292	311	582	762	90	90	100	42	61
80		298	317	337	594	779	97.5	97.5	105	50	73
100		352	368	394	612	810	107.5	115	125	80	94
150	283	451	473	508	787	1047	140	150	170	120	140
200	283	600	600	650	807	1067	167.5	187.5	202.5	180	201
