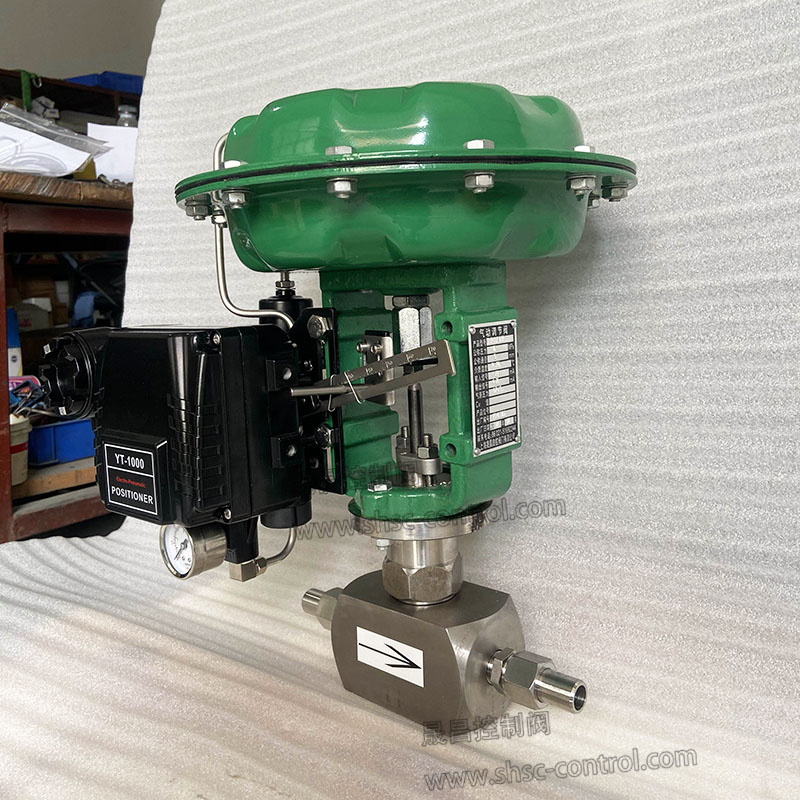

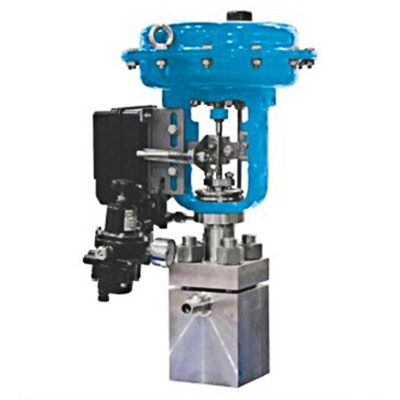

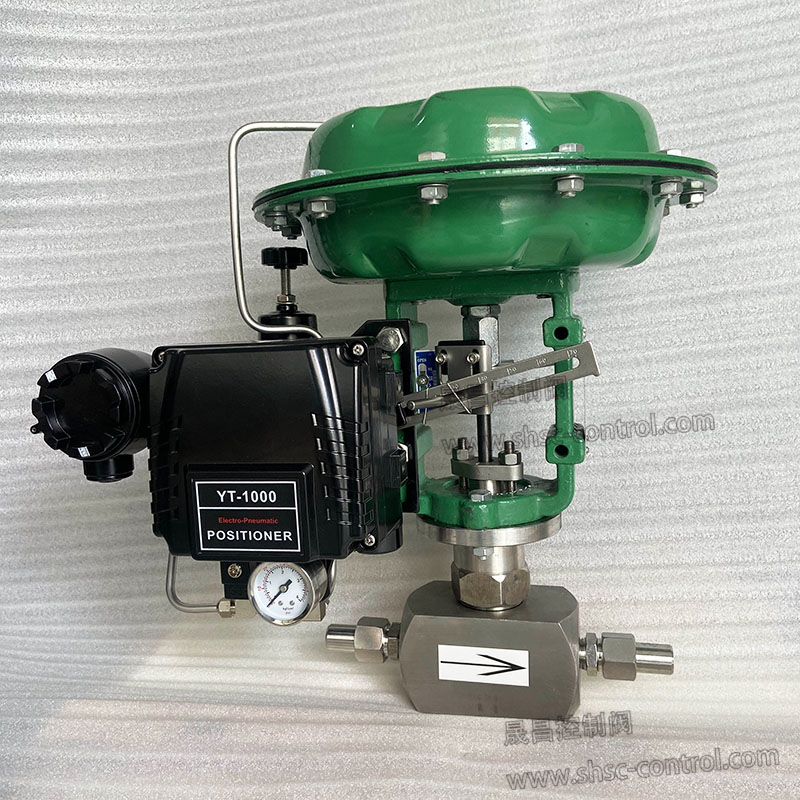

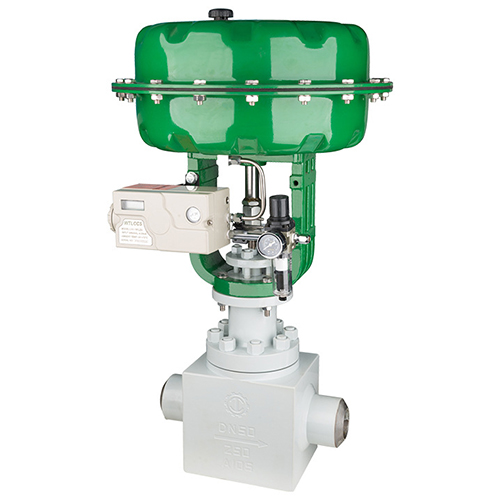

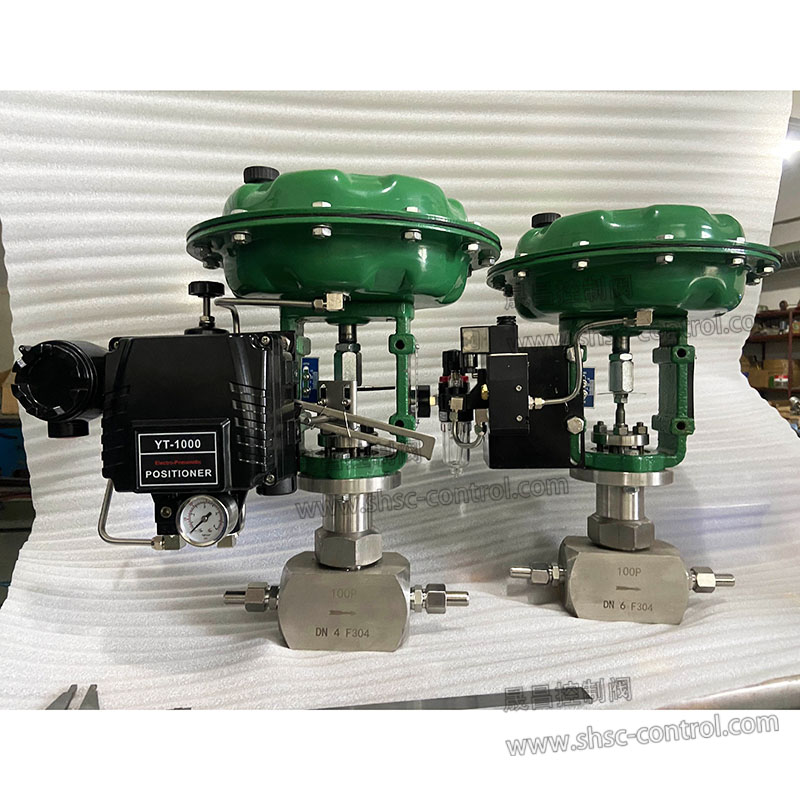

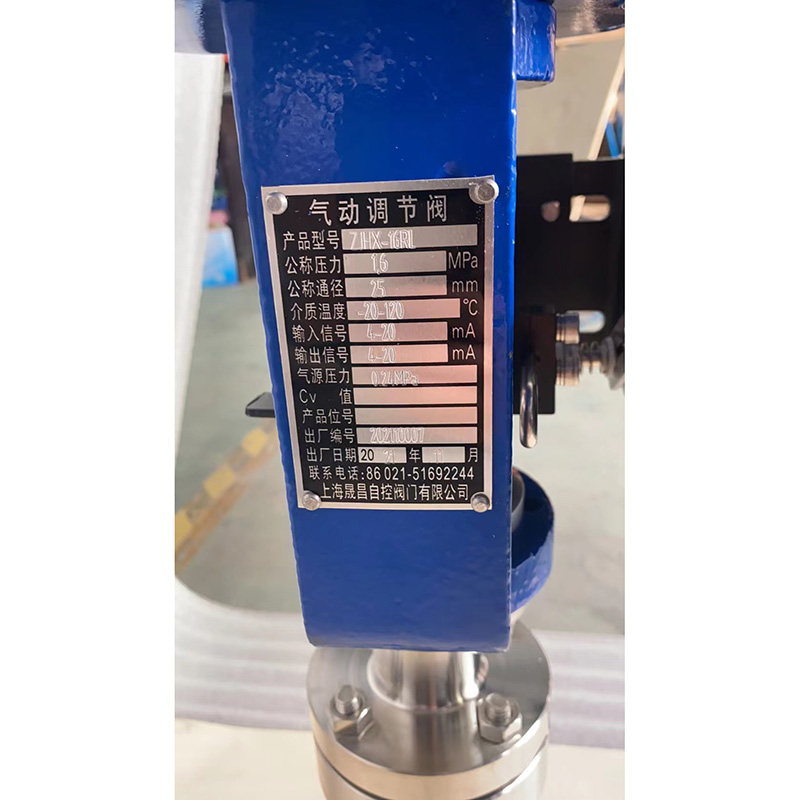

ZJHX氣動小流量調節閥

氣動小流量調節閥概述：

ZJHX氣動小流量調節閥系列體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。

氣動小流量調節閥技術參數及性能：

閥體部分：

閥體型式：	直通鍛造閥體
公稱通徑：	DN5、8、10、15、20、25mm
公稱壓力：	PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
	CLASS 150、300、 600、900、1500 Lb
	JIS 10K、20K、30K、40K
連接方式：	螺紋：（適用于 1”以下）
連接方式：	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	閥體一體型
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構
執行機構：	電動：3810L系列、PSL系列

閥內部件：

閥芯型式：	單座柱塞
流量特性：	等百分比、線性、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	閥體一體型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表5
	電動:見表5
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

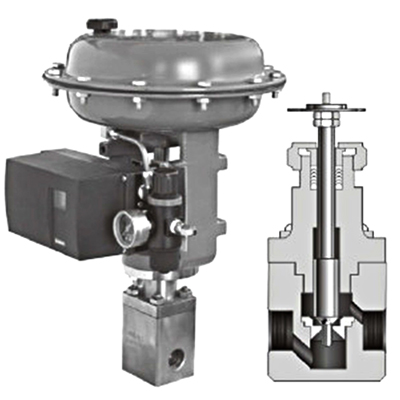

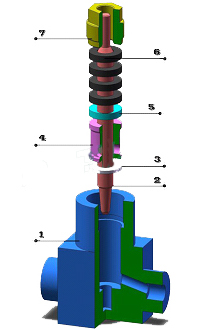

氣動小流量調節閥材料及內部結構

表2．本體材質為碳鋼

1	閥體	WCB	LCB	WC9
2	閥芯(桿)	304	304	304
3	墊片	316+石墨/PTFE
4	套筒	304	304	304
5	填料墊	304	304	304
6	填料	PTFE/柔性石墨
7	壓套螺母	304	304	304

表3．本體材質為不銹鋼

1	閥體	CF8	CF8M	CF3M
2	閥芯(桿）	304	316	316L
3	墊片	316+石墨/PTFE
4	套筒	304	316	316L
5	填料墊	304	316	316L
6	填料	PTFE/柔性石墨
7	壓套螺母	304	316	316L

注：

1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

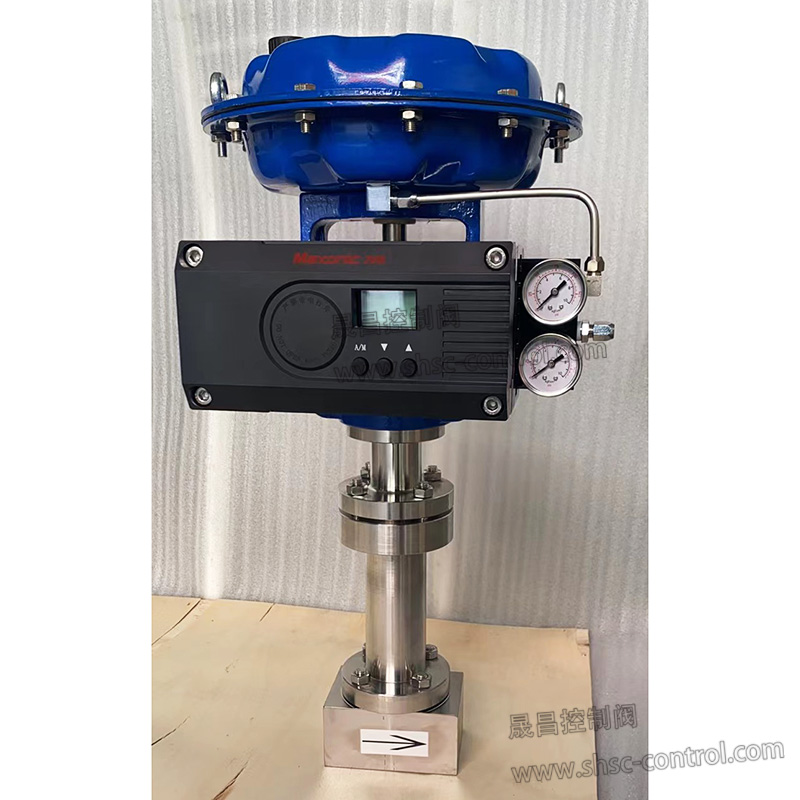

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

氣動小流量調節閥可提供的控制閥流量特性

氣動小流量調節閥_等百分比特性

等百分比特性閥瓣

氣動小流量調節閥_直線特性

直線特性閥瓣

氣動小流量調節閥_快開特性

快開特性閥瓣

表4．ZJHX系列氣動小流量調節閥尺寸及縮腔型內件與行程額定Cv值：

閥門尺寸inch(mm)	閥門尺寸	額定行程	額定Cv值
			閥門開度%行程
			等百分比性					直線特性
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3/4 (20)	5	10	0.04	0.11	0.24	0.62	0.8	0.09	0.27	0.35	0.64	0.9
	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9

※ZJHX系列氣動小流量調節閥專為高壓差場合下特殊流量系數而量身設計，以上流量系數僅做參考，定貨時我公司技術部門為根據你現場的工藝設計最合適控制閥流量系數。

表5.ZJHX系列氣動小流量調節閥外形尺寸單位: mm

氣動小流量調節閥_外形尺寸圖

閥門尺寸 inch		L	B	氣動
閥門尺寸 inch		L	B	H1	H2	A
1/5	5	75	26	21	209	200
1/4	8	75	26	21	209	200
3/8	10	95	32	25	215	200
1/2	15	120	38	30	235	200
3/4	20	120	42	32	240	200

※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系我們技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的相關要求。
